1. 概述

Redis Cluster，采用了去中心化的多主多从架构，以提高数据的可用性和伸缩性。Redis集群的目的是实现数据的横向伸缩，把一块数据分片保存到多个机器，可以横向扩展数据库大小，扩展带宽，计算能力等。

以下是Redis Cluster的几个关键特点和优势的详细阐述：

  • 去中心化的多主多从架构：

    • 每个从节点都复制主节点的数据，但不直接参与读写操作，主要用于数据备份和故障恢复。
    • 这种架构使得每个节点都可以在需要时承担主节点的角色，从而提高了整体系统的可靠性和容错能力。

  • 数据处理与性能：

    • Redis Cluster在处理涉及多个键的操作时可能面临性能挑战，尤其是在数据量大和高并发的场景下。这是因为多key操作可能需要跨多个节点进行，从而增加了操作的复杂性。
    • 然而，对于单key操作，Redis Cluster能够保持其一贯的高性能，特别是在读操作上。

  • 动态扩容和收缩能力：

    • Redis Cluster支持动态地添加或移除节点，这意味着可以根据实际需求调整集群的规模，无需停机或中断服务。
    • 这一特性对于处理不断变化的负载和数据量非常重要，使得Redis Cluster在大型应用中更具弹性。

  • 节点间的通信与故障转移：

    • 在Redis Cluster中，主节点之间会进行定期的健康检查和状态同步，确保数据的一致性。
    • 当主节点出现故障时，其他主节点可以通过选举机制快速选出新的主节点，实现故障的自动转移，从而确保服务的连续性。

​ Redis Cluster 是Redis的集群实现，内置数据自动分片机制，集群内部将所有的key映射到16384个Slot中，集群中的每个Redis Instance负责其中的一部分的Slot的读写。集群客户端连接集群中任一Redis Instance即可发送命令，当Redis Instance收到自己不负责的Slot的请求时，会将负责请求Key所在Slot的Redis Instance地址返回给客户端，客户端收到后自动将原请求重新发往这个地址，对外部透明。一个Key到底属于哪个Slot由crc16(key) % 16384 决定。

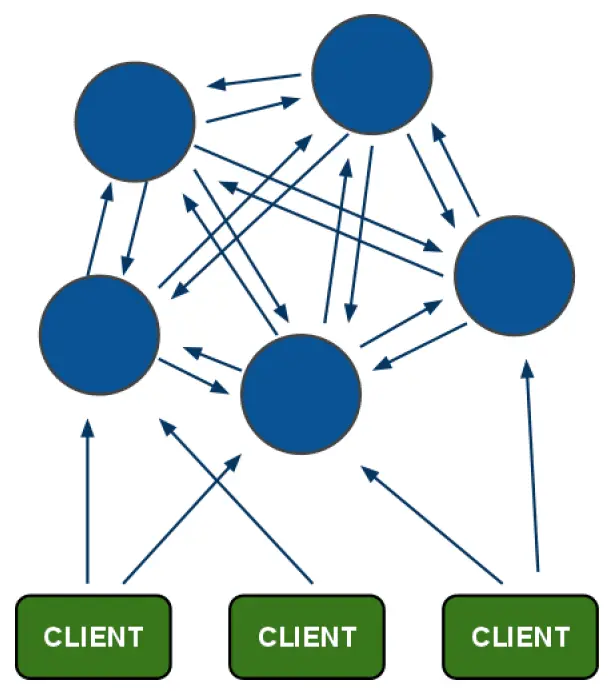

2. 集群的模型


  1. 所有的节点通过服务通道直接相连，各个节点之间通过二进制协议优化传输的速度和带宽。

  2. 客户端与节点之间通过 ascii 协议进行通信

  3. 客户端与节点直连，不需要中间 Proxy 层。客户端不需要连接集群所有节点，连接集群中任何一个可用节点即可。

  4. 尽管这些节点彼此相连，功能相同，但是仍然分为两种节点：master 和 slave。

  5. Hash slot。

    • key的空间被分到16384个hash slot里；
    • 计算key属于哪个slot，CRC16(key) & 16384。

  6. 集群内的每个redis实例监听两个tcp端口，6379（默认）用于服务客户端查询，16379（默认服务端口 + 10000）用于集群内部通信。

  7. 节点间状态同步：gossip协议，最终一致性。节点间通信使用轻量的二进制协议，减少带宽占用。

3. Redis-Cluster请求路由方式

  • redis-cluster借助客户端实现了混合形式的路由查询

    查询路由并非直接从一个redis节点到另外一个redis，而是借助客户端转发到正确的节点。根据客户端的实现方式，可以分为以下两种：

    • dummy client
    • smart client

  • 包括Jedis在内的许多redis client，已经实现了对Redis Cluster的支持。

查询路由的流程如下所示：
1521743-65d69d2217bef71f

Redis cluster采用这种架构的考虑：

  • 减少redis实现的复杂度
  • 降低客户端等待的时间。Smart client可以在客户端缓存 slot 与 redis节点的映射关系，当接收到 MOVED 响应时，会修改缓存中的映射关系。请求时会直接发送到正确的节点上，减少一次交互。

4. 实现细节

各个节点之间都传递了什么信息

各个节点之间通过 PING-PONG 机制通信，下面是一段关于 PING-PONG 机制的会话”内容”。

1
2
3
4
节点M：PING，嘿，朋友你好吗？我是 XYZ 哈希槽的 master ，配置信息是 FF89X1JK。
节点N：PONG，我很好朋友，我也是 XYZ 哈希槽的 master ，配置信息是 FF89X1JK。
节点M：我这里有一些关于我最近收到的其他节点的信息 ，A 节点回复了我的 PING 消息，我认为 A 节点是正常的。B 没有回应我的消息，我猜它现在可能出问题了，但是我需要一些 ACK(Acknowledgement) 消息来确认。
节点N：我也想给你分享一些关于其它节点的信息，C 和 D 节点在指定的时间内回应了我， 我认为它们都是正常的，但是 B 也没有回应我，我觉得它现在可能已经挂掉了。

每个节点会向集群中的其他节点发送节点状态信息，如果某个节点挂掉停止了服务，那么会执行投票容错机制，关于这个机制，会在下面讲到。

Hash 槽(slot)

Redis 集群没有使用一致性hash, 而是引入了哈希槽的概念。Redis集群有16384个哈希槽，每个key通过CRC16校验后对16384取模来决定放置哪个槽(Slot)，集群的每个节点负责一部分hash槽。这种结构很容易添加或者删除节点，并且无论是添加删除或者修改某一个节点，都不会造成集群不可用的状态。

Redis 集群中有 16384 个散列槽，为了计算给定密钥的散列槽，Redis 对 key 采用 CRC16 算法，以下是负责将键映射到槽的算法：

1
slot = crc16(key) mod NUMER_SLOTS

例如，你可能有 3 个节点，其中一个集群：

节点 A 包含从 0 到 5500 的散列槽。

节点 B 包含从 5501 到 11000 的散列槽。

节点 C 包含 从 11001 到 16383 的散列槽。

  1. 存入数据：例如，存储一个键值对，键名为“key”，其哈希值按照 CRC16(‘key’) % 16384 = 6782 计算。根据这个哈希槽号，数据将被存储在节点B上。

  2. 获取数据：无论连接哪个节点（A、B、C），获取键名为“key”的数据时，都会根据同样的哈希算法路由到节点B上提取数据。

Hash 槽可以轻松地添加和删除集群中的节点。例如，如果我想添加一个新节点 D，我需要将节点 A，B，C 中的一些散列槽移动到 D。同样，如果我想从节点 A 中删除节点 A，可以只移动由 A 服务的散列槽到 B 和 C。当节点 A 为空时，可以将它从群集中彻底删除。

  1. 对象保存到 Redis 之前先经过 CRC16 哈希到一个指定的 Node 上，例如 Object4 最终 Hash 到了 Node1 上。
  2. 每个 Node 被平均分配了一个 Slot 段，对应着 0-16384，Slot 不能重复也不能缺失，否则会导致对象重复存储或无法存储。
  3. Node 之间也互相监听，一旦有 Node 退出或者加入，会按照 Slot 为单位做数据的迁移。例如 Node1 如果掉线了，0-5640 这些 Slot 将会平均分摊到 Node2 和 Node3 上,由于 Node2 和 Node3 本身维护的 Slot 还会在自己身上不会被重新分配，所以迁移过程中不会影响到 5641-16384Slot 段的使用。

想扩展并发读就添加 Slaver，想扩展并发写就添加 Master，想扩容也就是添加 Master，任何一个 Slaver 或者几个 Master 挂了都不会是灾难性的故障。

简单总结下哈希 Slot 的优缺点：

缺点：每个 Node 承担着互相监听、高并发数据写入、高并发数据读出，工作任务繁重

优点：将 Redis 的写操作分摊到了多个节点上，提高写的并发能力，扩容简单。

为什么Redis集群有16384个槽

CRC16算法产生的hash值有16bit，该算法可以产生2^16-=65536个值。换句话说，值是分布在0~65535之间。那作者在做mod运算的时候，为什么不mod65536，而选择mod16384？

redis集群内节点，每秒都在发ping消息。规律如下

(1)每秒会随机选取5个节点，找出最久没有通信的节点发送ping消息

(2)每100毫秒(1秒10次)都会扫描本地节点列表，如果发现节点最近一次接受pong消息的时间大于cluster-node-timeout/2 则立刻发送ping消息

因此，每秒单节点发出ping消息数量为数量=1+10*num（node.pong_received>cluster_node_timeout/2）

(1)如果槽位为65536，发送心跳信息的消息头达8k，发送的心跳包过于庞大。如上所述，在消息头中，最占空间的是myslots[CLUSTER_SLOTS/8]。当槽位为65536时，这块的大小是:65536÷8÷1024=8kb

因为每秒钟，redis节点需要发送一定数量的ping消息作为心跳包，如果槽位为65536，这个ping消息的消息头太大了，浪费带宽。

(2)redis的集群主节点数量基本不可能超过1000个。如上所述，集群节点越多，心跳包的消息体内携带的数据越多。如果节点过1000个，也会导致网络拥堵。因此redis作者，不建议redis cluster节点数量超过1000个。那么，对于节点数在1000以内的redis cluster集群，16384个槽位够用了。没有必要拓展到65536个。

(3)槽位越小，节点少的情况下，压缩比高Redis主节点的配置信息中，它所负责的哈希槽是通过一张bitmap的形式来保存的，在传输过程中，会对bitmap进行压缩，但是如果bitmap的填充率slots / N很高的话(N表示节点数)，bitmap的压缩率就很低。如果节点数很少，而哈希槽数量很多的话，bitmap的压缩率就很低。

ps：文件压缩率指的是，文件压缩前后的大小比。

综上所述，作者决定取16384个槽，不多不少，刚刚好！

Redis Cluster 的 Gossip 通信机制

Redis Cluster 是在 3.0 版本引入集群功能。为了让让集群中的每个实例都知道其他所有实例的状态信息，Redis 集群规定各个实例之间按照 Gossip 协议来通信传递信息。

Gossip 协议又称 epidemic 协议（epidemic protocol），是基于流行病传播方式的节点或者进程之间信息交换的协议，在P2P网络和分布式系统中应用广泛，它的方法论也特别简单：

在一个处于有界网络的集群里，如果每个节点都随机与其他节点交换特定信息，经过足够长的时间后，集群各个节点对该份信息的认知终将收敛到一致。

这里的“特定信息”一般就是指集群状态、各节点的状态以及其他元数据等。Gossip协议是完全符合 BASE 原则，可以用在任何要求最终一致性的领域，比如分布式存储和注册中心。另外，它可以很方便地实现弹性集群，允许节点随时上下线，提供快捷的失败检测和动态负载均衡等。

此外，Gossip 协议的最大的好处是，即使集群节点的数量增加，每个节点的负载也不会增加很多，几乎是恒定的。这就允许 Redis Cluster 或者 Consul 集群管理的节点规模能横向扩展到数千个。

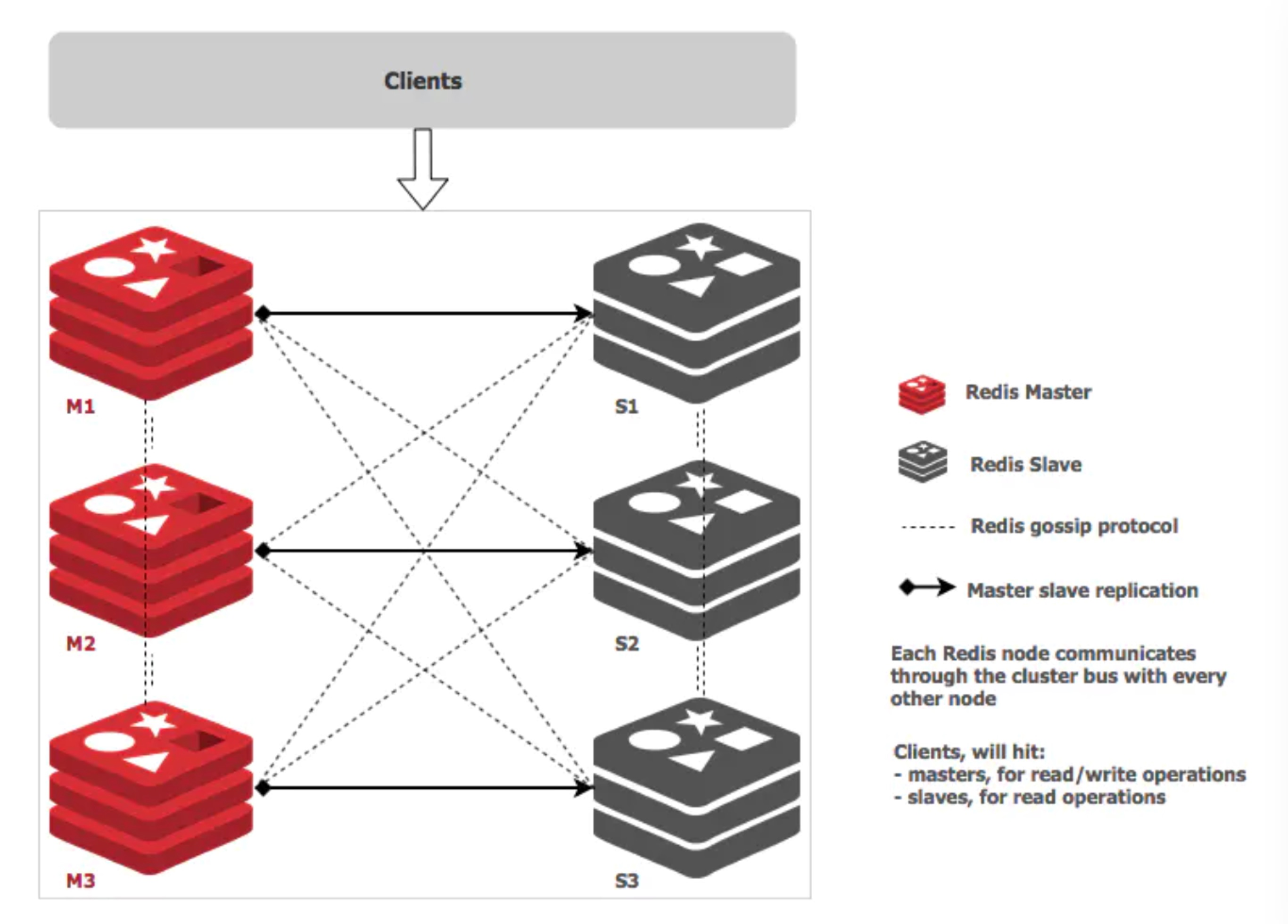

上图展示了主从架构的 Redis Cluster 示意图，其中实线表示节点间的主从复制关系，而虚线表示各个节点之间的 Gossip 通信。

Redis Cluster 中的每个节点都维护一份自己视角下的当前整个集群的状态，主要包括：

  1. 当前集群状态
  2. 集群中各节点所负责的 slots信息，及其migrate状态
  3. 集群中各节点的master-slave状态
  4. 集群中各节点的存活状态及怀疑Fail状态

也就是说上面的信息，就是集群中Node相互八卦传播流言蜚语的内容主题，而且比较全面，既有自己的更有别人的，这么一来大家都相互传，最终信息就全面而且一致了。

Redis Cluster 的节点之间会相互发送多种消息，较为重要的如下所示：

  • MEET：通过「cluster meet ip port」命令，已有集群的节点会向新的节点发送邀请，加入现有集群，然后新节点就会开始与其他节点进行通信；
  • PING：节点按照配置的时间间隔向集群中其他节点发送 ping 消息，消息中带有自己的状态，还有自己维护的集群元数据，和部分其他节点的元数据；
  • PONG: 节点用于回应 PING 和 MEET 的消息，结构和 PING 消息类似，也包含自己的状态和其他信息，也可以用于信息广播和更新；
  • FAIL: 节点 PING 不通某节点后，会向集群所有节点广播该节点挂掉的消息。其他节点收到消息后标记已下线。

5.容错

  • 集群中的节点不断的 PING 其他的节点，当一个节点向另一个节点发送 PING 命令， 但是目标节点未能在给定的时限内回复， 那么发送命令的节点会将目标节点标记为 PFAIL(possible failure，可能已失效)。
  • 当节点接收到其他节点发来的信息时， 它会记下那些被其他节点标记为失效的节点。 这被称为失效报告（failure report）。
  • 如果节点已经将某个节点标记为 PFAIL ， 并且根据节点所收到的失效报告显式， 集群中的大部分其他主节点也认为那个节点进入了失效状态， 那么节点会将那个失效节点的状态标记为 FAIL 。
  • 一旦某个节点被标记为 FAIL ， 关于这个节点已失效的信息就会被广播到整个集群， 所有接收到这条信息的节点都会将失效节点标记为 FAIL 。

简单来说， 一个节点要将另一个节点标记为失效， 必须先询问其他节点的意见， 并且得到大部分主节点的同意才行。

  • 如果被标记为 FAIL 的是从节点， 那么当这个节点重新上线时， FAIL 标记就会被移除。 一个从节点是否处于 FAIL 状态， 决定了这个从节点在有需要时能否被提升为主节点。
  • 如果一个主节点被打上 FAIL 标记之后， 经过了节点超时时限的四倍时间， 再加上十秒钟之后， 针对这个主节点的槽的故障转移操作仍未完成， 并且这个主节点已经重新上线的话， 那么移除对这个节点的 FAIL 标记。在不符合上面的条件后，一旦某个主节点进入 FAIL 状态， 如果这个主节点有一个或多个从节点存在， 那么其中一个从节点会被升级为新的主节点， 而其他从节点则会开始对这个新的主节点进行复制。

【为了保证高可用，redis-cluster集群引入了主从模式】，一个主节点对应一个或者多个从节点，当主节点宕机的时候，就会启用从节点。当其它主节点ping一个主节点A时，如果半数以上的主节点与A通信超时，那么认为主节点A宕机了。如果主节点A和它的从节点A1都宕机了，那么该集群就无法再提供服务了。

6.优缺点

优点：

  1. 无中心架构；
  2. 数据按照slot存储分布在多个节点，节点间数据共享，可动态调整数据分布；
  3. 可扩展性：可线性扩展到 1000 多个节点，节点可动态添加或删除；
  4. 高可用性：部分节点不可用时，集群仍可用。通过增加Slave做standby数据副本，能够实现故障自动failover，节点之间通过gossip协议交换状态信息，用投票机制完成Slave到Master的角色提升；
  5. 降低运维成本，提高系统的扩展性和可用性。

缺点：

  1. Client实现复杂，驱动要求实现Smart Client，缓存slots mapping信息并及时更新，提高了开发难度，客户端的不成熟影响业务的稳定性。目前仅Jedis Cluster相对成熟，异常处理部分还不完善，比如常见的“max redirect exception”。
  2. 节点会因为某些原因发生阻塞（阻塞时间大于clutser-node-timeout），被判断下线，这种failover是没有必要的。
  3. 数据通过异步复制，不保证数据的强一致性。
  4. 多个业务使用同一套集群时，无法根据统计区分冷热数据，资源隔离性较差，容易出现相互影响的情况。
  5. Slave在集群中充当“冷备”，不能缓解读压力，当然可以通过SDK的合理设计来提高Slave资源的利用率。
  6. Key批量操作限制，如使用mset、mget目前只支持具有相同slot值的Key执行批量操作。对于映射为不同slot值的Key由于Keys不支持跨slot查询，所以执行mset、mget、sunion等操作支持不友好。
  7. Key事务操作支持有限，只支持多key在同一节点上的事务操作，当多个Key分布于不同的节点上时无法使用事务功能。
  8. Key作为数据分区的最小粒度，不能将一个很大的键值对象如hash、list等映射到不同的节点。
  9. 不支持多数据库空间，单机下的redis可以支持到 16 个数据库，集群模式下只能使用 1 个数据库空间，即 db 0。
  10. 复制结构只支持一层，从节点只能复制主节点，不支持嵌套树状复制结构。
  11. 避免产生hot-key，导致主库节点成为系统的短板。
  12. 避免产生big-key，导致网卡撑爆、慢查询等。
  13. 重试时间应该大于cluster-node-time时间。
  14. Redis Cluster不建议使用pipeline和multi-keys操作，减少max redirect产生的场景。
