9种常见的CMS GC问题分析与解决

[toc]

GC Cause

JVM 什么样的条件下选择进行 GC 操作，具体 Cause 的分类可以看一下 Hotspot 源码：src/share/vm/gc/shared/gcCause.hpp 和 src/share/vm/gc/shared/gcCause.cpp 中。

const char* GCCause::to_string(GCCause::Cause cause) {
  switch (cause) {
    case _java_lang_system_gc:
      return "System.gc()";

    case _full_gc_alot:
      return "FullGCAlot";

    case _scavenge_alot:
      return "ScavengeAlot";

    case _allocation_profiler:
      return "Allocation Profiler";

    case _jvmti_force_gc:
      return "JvmtiEnv ForceGarbageCollection";

    case _gc_locker:
      return "GCLocker Initiated GC";

    case _heap_inspection:
      return "Heap Inspection Initiated GC";

    case _heap_dump:
      return "Heap Dump Initiated GC";

    case _wb_young_gc:
      return "WhiteBox Initiated Young GC";

    case _wb_conc_mark:
      return "WhiteBox Initiated Concurrent Mark";

    case _wb_full_gc:
      return "WhiteBox Initiated Full GC";

    case _no_gc:
      return "No GC";

    case _allocation_failure:
      return "Allocation Failure";

    case _tenured_generation_full:
      return "Tenured Generation Full";

    case _metadata_GC_threshold:
      return "Metadata GC Threshold";

    case _metadata_GC_clear_soft_refs:
      return "Metadata GC Clear Soft References";

    case _cms_generation_full:
      return "CMS Generation Full";

    case _cms_initial_mark:
      return "CMS Initial Mark";

    case _cms_final_remark:
      return "CMS Final Remark";

    case _cms_concurrent_mark:
      return "CMS Concurrent Mark";

    case _old_generation_expanded_on_last_scavenge:
      return "Old Generation Expanded On Last Scavenge";

    case _old_generation_too_full_to_scavenge:
      return "Old Generation Too Full To Scavenge";

    case _adaptive_size_policy:
      return "Ergonomics";

    case _g1_inc_collection_pause:
      return "G1 Evacuation Pause";

    case _g1_humongous_allocation:
      return "G1 Humongous Allocation";

    case _dcmd_gc_run:
      return "Diagnostic Command";

    case _last_gc_cause:
      return "ILLEGAL VALUE - last gc cause - ILLEGAL VALUE";

    default:
      return "unknown GCCause";
  }
  ShouldNotReachHere();
}

重点需要关注的几个GC Cause：

• System.gc()：手动触发GC操作。

• CMS：CMS GC 在执行过程中的一些动作，重点关注 CMS Initial Mark 和 CMS Final Remark 两个 STW 阶段。

• Promotion Failure：Old 区没有足够的空间分配给 Young 区晋升的对象（即使总可用内存足够大）。

• Concurrent Mode Failure：CMS GC 运行期间，Old 区预留的空间不足以分配给新的对象，此时收集器会发生退化，严重影响 GC 性能，下面的一个案例即为这种场景。

• GCLocker Initiated GC：如果线程执行在 JNI 临界区时，刚好需要进行 GC，此时 GC Locker 将会阻止 GC 的发生，同时阻止其他线程进入 JNI 临界区，直到最后一个线程退出临界区时触发一次 GC。

GC 问题分类

笔者选取了九种不同类型的 GC 问题，覆盖了大部分场景，如果有更好的场景，欢迎在评论区给出。

• Unexpected GC：意外发生的 GC，实际上不需要发生，我们可以通过一些手段去避免。

  • Space Shock：空间震荡问题，参见“场景一：动态扩容引起的空间震荡”。
  • Explicit GC：显示执行 GC 问题，参见“场景二：显式 GC 的去与留”。

• Partial GC：部分收集操作的 GC，只对某些分代/分区进行回收。

  • Young GC：分代收集里面的 Young 区收集动作，也可以叫做 Minor GC。

    • ParNew：Young GC 频繁，参见“场景四：过早晋升”。

  • Old GC：分代收集里面的 Old 区收集动作，也可以叫做 Major GC，有些也会叫做 Full GC，但其实这种叫法是不规范的，在 CMS 发生 Foreground GC 时才是 Full GC，CMSScavengeBeforeRemark 参数也只是在 Remark 前触发一次Young GC。

    • CMS：Old GC 频繁，参见“场景五：CMS Old GC 频繁”。
    • CMS：Old GC 不频繁但单次耗时大，参见“场景六：单次 CMS Old GC 耗时长”。

• Full GC：全量收集的 GC，对整个堆进行回收，STW 时间会比较长，一旦发生，影响较大，也可以叫做 Major GC，参见“场景七：内存碎片&收集器退化”。

• MetaSpace：元空间回收引发问题，参见“场景三：MetaSpace 区 OOM”。

• Direct Memory：直接内存（也可以称作为堆外内存）回收引发问题，参见“场景八：堆外内存 OOM”。

• JNI：本地 Native 方法引发问题，参见“场景九：JNI 引发的 GC 问题”。

场景一：动态扩容引起的空间震荡

1.1 现象

服务刚刚启动时 GC 次数较多，最大空间剩余很多但是依然发生 GC，这种情况我们可以通过观察 GC 日志或者通过监控工具来观察堆的空间变化情况即可。GC Cause 一般为 Allocation Failure，且在 GC 日志中会观察到经历一次 GC ，堆内各个空间的大小会被调整，如下图所示：

1.2 原因

在 JVM 的参数中 -Xms 和 -Xmx 设置的不一致，在初始化时只会初始 -Xms 大小的空间存储信息，每当空间不够用时再向操作系统申请，这样的话必然要进行一次 GC。另外，如果空间剩余很多时也会进行缩容操作，JVM 通过 -XX:MinHeapFreeRatio 和 -XX:MaxHeapFreeRatio 来控制扩容和缩容的比例。

1.3 策略

定位：观察 CMS GC 触发时间点 Old/MetaSpace 区的 committed 占比是不是一个固定的值，或者像上文提到的观察总的内存使用率也可以。

解决：尽量将成对出现的空间大小配置参数设置成固定的，如 -Xms 和 -Xmx，-XX:MaxNewSize 和 -XX:NewSize，-XX:MetaSpaceSize 和 -XX:MaxMetaSpaceSize 等。

1.4 小结

一般来说，我们需要保证 Java 虚拟机的堆是稳定的，确保 -Xms 和 -Xmx 设置的是一个值（即初始值和最大值一致），获得一个稳定的堆，同理在 MetaSpace 区也有类似的问题。不过在不追求停顿时间的情况下震荡的空间也是有利的，可以动态地伸缩以节省空间，例如作为富客户端的 Java 应用。这个问题虽然初级，但是发生的概率还真不小，尤其是在一些规范不太健全的情况下。

场景二：显式 GC 的去与留

2.1 现象

除了扩容缩容会触发 CMS GC 之外，还有 Old 区达到回收阈值、MetaSpace 空间不足、Young 区晋升失败、大对象担保失败等几种触发条件，如果这些情况都没有发生却触发了 GC ？这种情况有可能是代码中手动调用了 System.gc 方法，此时可以找到 GC 日志中的 GC Cause 确认下。那么这种 GC 到底有没有问题，翻看网上的一些资料，有人说可以添加 -XX:+DisableExplicitGC 参数来避免这种 GC，也有人说不能加这个参数，加了就会影响 Native Memory 的回收。先说结论，笔者这里建议保留 System.gc，那为什么要保留？我们一起来分析下。

2.2 原因

找到 System.gc 在 Hotspot 中的源码，可以发现增加 -XX:+DisableExplicitGC 参数后，这个方法变成了一个空方法，如果没有加的话便会调用 Universe::heap()::collect 方法，继续跟进到这个方法中，发现 System.gc 会引发一次 STW 的 Full GC，对整个堆做收集。

2.3 策略

通过上面的分析看到，无论是保留还是去掉都会有一定的风险点，不过目前互联网中的 RPC 通信会大量使用 NIO，所以笔者在这里建议保留。此外 JVM 还提供了 -XX:+ExplicitGCInvokesConcurrent 和 -XX:+ExplicitGCInvokesConcurrentAndUnloadsClasses ，这样的话就能大幅降低了 STW 开销，同时也不会发生 NIO Direct Memory OOM。

2.4 小结

不止 CMS，在 G1 或 ZGC中开启 ExplicitGCInvokesConcurrent 模式，都会采用高性能的并发收集方式进行收集，不过还是建议在代码规范方面也要做好约束，规范好 System.gc 的使用。

场景三：MetaSpace 区 OOM

3.1 现象

JVM 在启动后或者某个时间点开始，MetaSpace 的已使用大小在持续增长，同时每次 GC 也无法释放，调大 MetaSpace 空间也无法彻底解决。

3.2 原因

在讨论为什么会 OOM 之前，我们先来看一下这个区里面会存什么数据，Java 7 之前字符串常量池被放到了 Perm 区，所有被 intern 的 String 都会被存在这里，由于 String.intern 是不受控的，所以 -XX:MaxPermSize 的值也不太好设置，经常会出现 java.lang.OutOfMemoryError: PermGen space 异常，所以在 Java 7 之后常量池等字面量（Literal）、类静态变量（Class Static）、符号引用（Symbols Reference）等几项被移到 Heap 中。而 Java 8 之后 PermGen 也被移除，取而代之的是 MetaSpace。

在最底层，JVM 通过 mmap 接口向操作系统申请内存映射，每次申请 2MB 空间，这里是虚拟内存映射，不是真的就消耗了主存的 2MB，只有之后在使用的时候才会真的消耗内存。申请的这些内存放到一个链表中 VirtualSpaceList，作为其中的一个 Node。

在上层，MetaSpace 主要由 Klass Metaspace 和 NoKlass Metaspace 两大部分组成。

• Klass MetaSpace：就是用来存 Klass 的，就是 Class 文件在 JVM 里的运行时数据结构，这部分默认放在 Compressed Class Pointer Space 中，是一块连续的内存区域，紧接着 Heap。Compressed Class Pointer Space 不是必须有的，如果设置了 -XX:-UseCompressedClassPointers，或者 -Xmx 设置大于 32 G，就不会有这块内存，这种情况下 Klass 都会存在 NoKlass Metaspace 里。

• NoKlass MetaSpace：专门来存 Klass 相关的其他的内容，比如 Method，ConstantPool 等，可以由多块不连续的内存组成。虽然叫做 NoKlass Metaspace，但是也其实可以存 Klass 的内容，上面已经提到了对应场景。

MetaSpace 的对象为什么无法释放，我们看下面两点：

• MetaSpace 内存管理：类和其元数据的生命周期与其对应的类加载器相同，只要类的类加载器是存活的，在 Metaspace 中的类元数据也是存活的，不能被回收。每个加载器有单独的存储空间，通过 ClassLoaderMetaspace 来进行管理 SpaceManager* 的指针，相互隔离的。

• MetaSpace 弹性伸缩：由于 MetaSpace 空间和 Heap 并不在一起，所以这块的空间可以不用设置或者单独设置，一般情况下避免 MetaSpace 耗尽 VM 内存都会设置一个 MaxMetaSpaceSize，在运行过程中，如果实际大小小于这个值，JVM 就会通过 -XX:MinMetaspaceFreeRatio 和 -XX:MaxMetaspaceFreeRatio 两个参数动态控制整个 MetaSpace 的大小，具体使用可以看 MetaSpaceGC::compute_new_size() 方法（下方代码），这个方法会在 CMSCollector 和 G1CollectorHeap 等几个收集器执行 GC 时调用。这个里面会根据 used_after_gc，MinMetaspaceFreeRatio 和 MaxMetaspaceFreeRatio 这三个值计算出来一个新的 _capacity_until_GC 值（水位线）。然后根据实际的 _capacity_until_GC 值使用 MetaspaceGC::inc_capacity_until_GC() 和 MetaspaceGC::dec_capacity_until_GC() 进行 expand 或 shrink，这个过程也可以参照场景一中的伸缩模型进行理解。

由场景一可知，为了避免弹性伸缩带来的额外 GC 消耗，我们会将 -XX:MetaSpaceSize 和 -XX:MaxMetaSpaceSize 两个值设置为固定的，但是这样也会导致在空间不够的时候无法扩容，然后频繁地触发 GC，最终 OOM。所以关键原因就是 ClassLoader 不停地在内存中 load 了新的 Class ，一般这种问题都发生在动态类加载等情况上。

3.3 策略

了解大概什么原因后，如何定位和解决就很简单了，可以 dump 快照之后通过 JProfiler 或 MAT 观察 Classes 的 Histogram（直方图） 即可，或者直接通过命令即可定位， jcmd 打几次 Histogram 的图，看一下具体是哪个包下的 Class 增加较多就可以定位了。不过有时候也要结合InstBytes、KlassBytes、Bytecodes、MethodAll 等几项指标综合来看下。如下图便是笔者使用 jcmd 排查到一个 Orika 的问题。

jcmd <PID> GC.class_stats|awk '{print$13}'|sed 's/\(.*\)\.\(.*\)/\1/g'|sort |uniq -c|sort -nrk1

如果无法从整体的角度定位，可以添加 -XX:+TraceClassLoading 和 -XX:+TraceClassUnLoading 参数观察详细的类加载和卸载信息。

3.4 小结

原理理解比较复杂，但定位和解决问题会比较简单，经常会出问题的几个点有 Orika 的 classMap、JSON 的 ASMSerializer、Groovy 动态加载类等，基本都集中在反射、Javasisit 字节码增强、CGLIB 动态代理、OSGi 自定义类加载器等的技术点上。另外就是及时给 MetaSpace 区的使用率加一个监控，如果指标有波动提前发现并解决问题。

场景四：过早晋升

4.1 现象

这种场景主要发生在分代的收集器上面，专业的术语称为“Premature Promotion”。90% 的对象朝生夕死，只有在 Young 区经历过几次 GC 的洗礼后才会晋升到 Old 区，每经历一次 GC 对象的 GC Age 就会增长 1，最大通过 -XX:MaxTenuringThreshold 来控制。

过早晋升一般不会直接影响 GC，总会伴随着浮动垃圾、大对象担保失败等问题，但这些问题不是立刻发生的，我们可以观察以下几种现象来判断是否发生了过早晋升。

分配速率接近于晋升速率，对象晋升年龄较小。

GC 日志中出现“Desired survivor size 107347968 bytes, new threshold 1(max 6)”等信息，说明此时经历过一次 GC 就会放到 Old 区。

Full GC 比较频繁，且经历过一次 GC 之后 Old 区的变化比例非常大。

比如说 Old 区触发的回收阈值是 80%，经历过一次 GC 之后下降到了 10%，这就说明 Old 区的 70% 的对象存活时间其实很短。

过早晋升的危害：

• Young GC 频繁，总的吞吐量下降。

• Full GC 频繁，可能会有较大停顿。

4.2 原因

主要的原因有以下两点：

• Young/Eden 区过小：过小的直接后果就是 Eden 被装满的时间变短，本应该回收的对象参与了 GC 并晋升，Young GC 采用的是复制算法，由基础篇我们知道 copying 耗时远大于 mark，也就是 Young GC 耗时本质上就是 copy 的时间（CMS 扫描 Card Table 或 G1 扫描 Remember Set 出问题的情况另说），没来及回收的对象增大了回收的代价，所以 Young GC 时间增加，同时又无法快速释放空间，Young GC 次数也跟着增加。

• 分配速率过大：可以观察出问题前后 Mutator 的分配速率，如果有明显波动可以尝试观察网卡流量、存储类中间件慢查询日志等信息，看是否有大量数据被加载到内存中。

同时无法 GC 掉对象还会带来另外一个问题，引发动态年龄计算：JVM 通过 -XX:MaxTenuringThreshold 参数来控制晋升年龄，每经过一次 GC，年龄就会加一，达到最大年龄就可以进入 Old 区，最大值为 15（因为 JVM 中使用 4 个比特来表示对象的年龄）。设定固定的 MaxTenuringThreshold 值作为晋升条件：

• MaxTenuringThreshold 如果设置得过大，原本应该晋升的对象一直停留在 Survivor 区，直到 Survivor 区溢出，一旦溢出发生，Eden + Survivor 中对象将不再依据年龄全部提升到 Old 区，这样对象老化的机制就失效了。

• MaxTenuringThreshold 如果设置得过小，过早晋升即对象不能在 Young 区充分被回收，大量短期对象被晋升到 Old 区，Old 区空间迅速增长，引起频繁的 Major GC，分代回收失去了意义，严重影响 GC 性能。

相同应用在不同时间的表现不同，特殊任务的执行或者流量成分的变化，都会导致对象的生命周期分布发生波动，那么固定的阈值设定，因为无法动态适应变化，会造成和上面问题，所以 Hotspot 会使用动态计算的方式来调整晋升的阈值。

4.3 策略

知道问题原因后我们就有解决的方向，如果是 Young/Eden 区过小，我们可以在总的 Heap 内存不变的情况下适当增大 Young 区，具体怎么增加？一般情况下 Old 的大小应当为活跃对象的 2~3 倍左右，考虑到浮动垃圾问题最好在 3 倍左右，剩下的都可以分给 Young 区。

拿笔者的一次典型过早晋升优化来看，原配置为 Young 1.2G + Old 2.8G，通过观察 CMS GC 的情况找到存活对象大概为 300~400M，于是调整 Old 1.5G 左右，剩下 2.5G 分给 Young 区。仅仅调了一个 Young 区大小参数（-Xmn），整个 JVM 一分钟 Young GC 从 26 次降低到了 11 次，单次时间也没有增加，总的 GC 时间从 1100ms 降低到了 500ms，CMS GC 次数也从 40 分钟左右一次降低到了 7 小时 30 分钟一次。

如果是分配速率过大：

• 偶发较大：通过内存分析工具找到问题代码，从业务逻辑上做一些优化。

• 一直较大：当前的 Collector 已经不满足 Mutator 的期望了，这种情况要么扩容 Mutator 的 VM，要么调整 GC 收集器类型或加大空间。

4.4 小结

过早晋升问题一般不会特别明显，但日积月累之后可能会爆发一波收集器退化之类的问题，所以我们还是要提前避免掉的，可以看看自己系统里面是否有这些现象，如果比较匹配的话，可以尝试优化一下。一行代码优化的 ROI 还是很高的。

如果在观察 Old 区前后比例变化的过程中，发现可以回收的比例非常小，如从 80% 只回收到了 60%，说明我们大部分对象都是存活的，Old 区的空间可以适当调大些。

场景五：CMS Old GC 频繁

5.1 现象

Old 区频繁的做 CMS GC，但是每次耗时不是特别长，整体最大 STW 也在可接受范围内，但由于 GC 太频繁导致吞吐下降比较多。

5.2 原因

这种情况比较常见，基本都是一次 Young GC 完成后，负责处理 CMS GC 的一个后台线程 concurrentMarkSweepThread 会不断地轮询，使用 shouldConcurrentCollect() 方法做一次检测，判断是否达到了回收条件。如果达到条件，使用 collect_in_background() 启动一次 Background 模式 GC。轮询的判断是使用 sleepBeforeNextCycle() 方法，间隔周期为 -XX:CMSWaitDuration 决定，默认为2s。

是否触发 GC，分为以下几种情况：

• CMS 默认采用 JVM 运行时的统计数据判断是否需要触发 CMS GC，如果需要根据 -XX:CMSInitiatingOccupancyFraction 的值进行判断，需要设置参数 -XX:+UseCMSInitiatingOccupancyOnly。

• 如果开启了 -XX:UseCMSInitiatingOccupancyOnly 参数，判断当前 Old 区使用率是否大于阈值，则触发 CMS GC，该阈值可以通过参数 -XX:CMSInitiatingOccupancyFraction 进行设置，如果没有设置，默认为 92%。

• 如果之前的 Young GC 失败过，或者下次 Young 区执行 Young GC 可能失败，这两种情况下都需要触发 CMS - GC。

• CMS 默认不会对 MetaSpace 或 Perm 进行垃圾收集，如果希望对这些区域进行垃圾收集，需要设置参数 -XX:+CMSClassUnloadingEnabled。

5.3 策略

我们这里还是拿最常见的达到回收比例这个场景来说，与过早晋升不同的是这些对象确实存活了一段时间，Survival Time 超过了 TP9999 时间，但是又达不到长期存活，如各种数据库、网络链接，带有失效时间的缓存等。

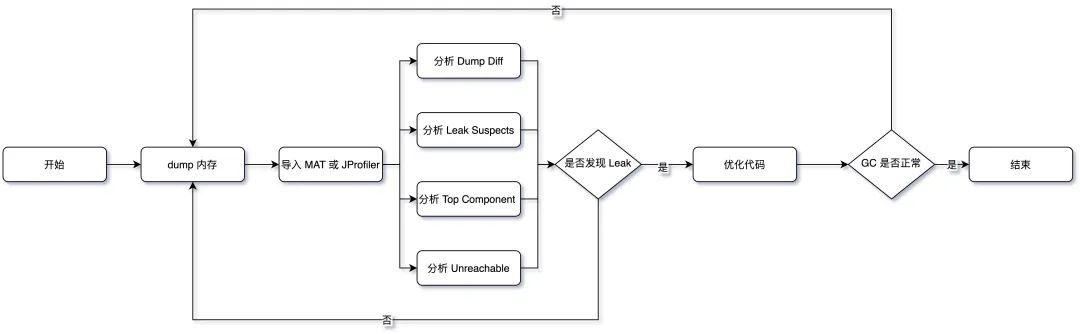

处理这种常规内存泄漏问题基本是一个思路，主要步骤如下：

Dump Diff 和 Leak Suspects 比较直观就不介绍了，这里说下其它几个关键点：

• 内存 Dump：使用 jmap、arthas 等 dump 堆进行快照时记得摘掉流量，同时分别在 CMS GC 的发生前后分别 dump 一次。

• 分析 Top Component：要记得按照对象、类、类加载器、包等多个维度观察 Histogram，同时使用 outgoing 和 incoming 分析关联的对象，另外就是 Soft Reference 和 Weak Reference、Finalizer 等也要看一下。

• 分析 Unreachable：重点看一下这个，关注下 Shallow 和 Retained 的大小。如下图所示，笔者之前一次 GC 优化，就根据 Unreachable Objects 发现了 Hystrix 的滑动窗口问题。

5.4 小结

经过整个流程下来基本就能定位问题了，不过在优化的过程中记得使用控制变量的方法来优化，防止一些会加剧问题的改动被掩盖。

场景六：单次 CMS Old GC 耗时长

6.1 现象

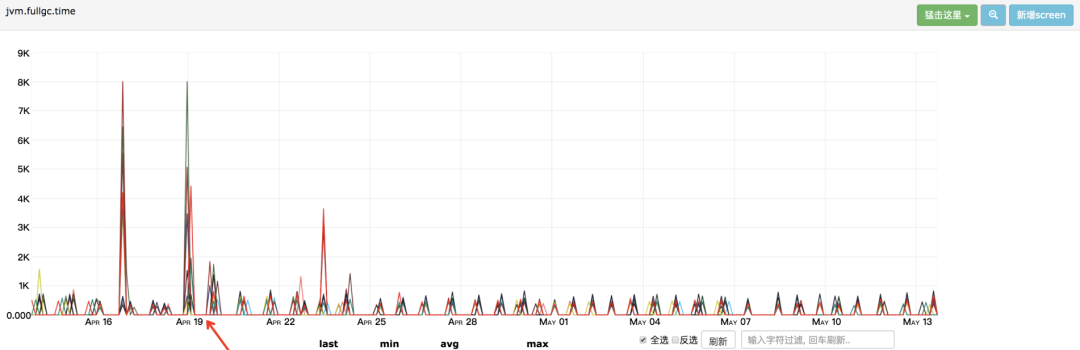

CMS GC 单次 STW 最大超过 1000ms，不会频繁发生，如下图所示最长达到了 8000ms。某些场景下会引起“雪崩效应”，这种场景非常危险，我们应该尽量避免出现。

6.2 原因

CMS 在回收的过程中，STW 的阶段主要是 Init Mark 和 Final Remark 这两个阶段，也是导致 CMS Old GC 最多的原因，另外有些情况就是在 STW 前等待 Mutator 的线程到达 SafePoint 也会导致时间过长，但这种情况较少，我们在此处主要讨论前者。发生收集器退化或者碎片压缩的场景请看场景七。

想要知道这两个阶段为什么会耗时，我们需要先看一下这两个阶段都会干什么。整个过程中会 STW 的主要是 initial Mark 和 Final Remark。

• CMS Init Mark整个过程比较简单，从 GC Root 出发标记 Old 中的对象，处理完成后借助 BitMap 处理下 Young 区对 Old 区的引用，整个过程基本都比较快，很少会有较大的停顿。

• CMS Final Remark是最终的第二次标记，这种情况只有在 Background GC 执行了 InitialMarking 步骤的情形下才会执行，如果是 Foreground GC 执行的 InitialMarking 步骤则不需要再次执行 FinalRemark。Final Remark 的开始阶段与 Init Mark 处理的流程相同，但是后续多了 Card Table 遍历、Reference 实例的清理并将其加入到 Reference 维护的 pend_list 中，如果要收集元数据信息，还要清理 SystemDictionary、CodeCache、SymbolTable、StringTable 等组件中不再使用的资源。

6.3 策略

知道了两个 STW 过程执行流程，我们分析解决就比较简单了，由于大部分问题都出在 Final Remark 过程，这里我们也拿这个场景来举例，主要步骤：

【方向】观察详细 GC 日志，找到出问题时 Final Remark 日志，分析下 Reference 处理和元数据处理 real 耗时是否正常，详细信息需要通过 -XX:+PrintReferenceGC 参数开启。基本在日志里面就能定位到大概是哪个方向出了问题，耗时超过 10% 的就需要关注。

【根因】有了具体的方向我们就可以进行深入的分析，一般来说最容易出问题的地方就是 Reference 中的 FinalReference 和元数据信息处理中的 scrub symbol table 两个阶段，想要找到具体问题代码就需要内存分析工具 MAT 或 JProfiler 了，注意要 dump 即将开始 CMS GC 的堆。在用 MAT 等工具前也可以先用命令行看下对象 Histogram，有可能直接就能定位问题。

• 对 FinalReference 的分析主要观察 java.lang.ref.Finalizer 对象的 dominator tree，找到泄漏的来源。经常会出现问题的几个点有 Socket 的 SocksSocketImpl 、Jersey 的 ClientRuntime、MySQL 的 ConnectionImpl 等等。

• scrub symbol table 表示清理元数据符号引用耗时，符号引用是 Java 代码被编译成字节码时，方法在 JVM 中的表现形式，生命周期一般与 Class 一致，当 _should_unload_classes 被设置为 true 时在 CMSCollector::refProcessingWork() 中与 Class Unload、String Table 一起被处理。

【策略】知道 GC 耗时的根因就比较好处理了，这种问题不会大面积同时爆发，不过有很多时候单台 STW 的时间会比较长，如果业务影响比较大，及时摘掉流量，具体后续优化策略如下：

• FinalReference：找到内存来源后通过优化代码的方式来解决，如果短时间无法定位可以增加 -XX:+ParallelRefProcEnabled 对 Reference 进行并行处理。

• symbol table：观察 MetaSpace 区的历史使用峰值，以及每次 GC 前后的回收情况，一般没有使用动态类加载或者 DSL 处理等，MetaSpace 的使用率上不会有什么变化，这种情况可以通过 -XX:-CMSClassUnloadingEnabled 来避免 MetaSpace 的处理，JDK8 会默认开启 CMSClassUnloadingEnabled，这会使得 CMS 在 CMS-Remark 阶段尝试进行类的卸载。

6.4 小结

正常情况进行的 Background CMS GC，出现问题基本都集中在 Reference 和 Class 等元数据处理上，在 Reference 类的问题处理方面，不管是 FinalReference，还是 SoftReference、WeakReference 核心的手段就是找准时机 dump 快照，然后用内存分析工具来分析。Class 处理方面目前除了关闭类卸载开关，没有太好的方法。

在 G1 中同样有 Reference 的问题，可以观察日志中的 Ref Proc，处理方法与 CMS 类似。

场景七：内存碎片&收集器退化

7.1 现象

并发的 CMS GC 算法，退化为 Foreground 单线程串行 GC 模式，STW 时间超长，有时会长达十几秒。其中 CMS 收集器退化后单线程串行 GC 算法有两种：

• 带压缩动作的算法，称为 MSC，上面我们介绍过，使用标记-清理-压缩，单线程全暂停的方式，对整个堆进行垃圾收集，也就是真正意义上的 Full GC，暂停时间要长于普通 CMS。

• 不带压缩动作的算法，收集 Old 区，和普通的 CMS 算法比较相似，暂停时间相对 MSC 算法短一些。

7.2 原因

CMS 发生收集器退化主要有以下几种情况。

• 晋升失败（Promotion Failed）

顾名思义，晋升失败就是指在进行 Young GC 时，Survivor 放不下，对象只能放入 Old，但此时 Old 也放不下。直觉上乍一看这种情况可能会经常发生，但其实因为有 concurrentMarkSweepThread 和担保机制的存在，发生的条件是很苛刻的，除非是短时间将 Old 区的剩余空间迅速填满，例如上文中说的动态年龄判断导致的过早晋升（见下文的增量收集担保失败）。另外还有一种情况就是内存碎片导致的 Promotion Failed，Young GC 以为 Old 有足够的空间，结果到分配时，晋级的大对象找不到连续的空间存放。

使用 CMS 作为 GC 收集器时，运行过一段时间的 Old 区如下图所示，清除算法导致内存出现多段的不连续，出现大量的内存碎片。

碎片带来了两个问题：

1. 空间分配效率较低：上文已经提到过，如果是连续的空间 JVM 可以通过使用 pointer bumping 的方式来分配，而对于这种有大量碎片的空闲链表则需要逐个访问 freelist 中的项来访问，查找可以存放新建对象的地址。

2. 空间利用效率变低：Young 区晋升的对象大小大于了连续空间的大小，那么将会触发 Promotion Failed ，即使整个 Old 区的容量是足够的，但由于其不连续，也无法存放新对象，也就是本文所说的问题。

• 增量收集担保失败

分配内存失败后，会判断统计得到的 Young GC 晋升到 Old 的平均大小，以及当前 Young 区已使用的大小也就是最大可能晋升的对象大小，是否大于 Old 区的剩余空间。只要 CMS 的剩余空间比前两者的任意一者大，CMS 就认为晋升还是安全的，反之，则代表不安全，不进行Young GC，直接触发Full GC。

• 显式 GC

这种情况参见场景二。

• 并发模式失败（Concurrent Mode Failure）

最后一种情况，也是发生概率较高的一种，在 GC 日志中经常能看到 Concurrent Mode Failure 关键字。这种是由于并发 Background CMS GC 正在执行，同时又有 Young GC 晋升的对象要放入到了 Old 区中，而此时 Old 区空间不足造成的。

为什么 CMS GC 正在执行还会导致收集器退化呢？主要是由于 CMS 无法处理浮动垃圾（Floating Garbage）引起的。CMS 的并发清理阶段，Mutator 还在运行，因此不断有新的垃圾产生，而这些垃圾不在这次清理标记的范畴里，无法在本次 GC 被清除掉，这些就是浮动垃圾，除此之外在 Remark 之前那些断开引用脱离了读写屏障控制的对象也算浮动垃圾。所以 Old 区回收的阈值不能太高，否则预留的内存空间很可能不够，从而导致 Concurrent Mode Failure 发生。

7.3 策略

分析到具体原因后，我们就可以针对性解决了，具体思路还是从根因出发，具体解决策略：

• 内存碎片：通过配置 -XX:UseCMSCompactAtFullCollection=true 来控制 Full GC的过程中是否进行空间的整理（默认开启，注意是Full GC，不是普通CMS GC），以及 -XX: CMSFullGCsBeforeCompaction=n 来控制多少次 Full GC 后进行一次压缩。

• 增量收集：降低触发 CMS GC 的阈值，即参数 -XX:CMSInitiatingOccupancyFraction 的值，让 CMS GC 尽早执行，以保证有足够的连续空间，也减少 Old 区空间的使用大小，另外需要使用 -XX:+UseCMSInitiatingOccupancyOnly 来配合使用，不然 JVM 仅在第一次使用设定值，后续则自动调整。

• 浮动垃圾：视情况控制每次晋升对象的大小，或者缩短每次 CMS GC 的时间，必要时可调节 NewRatio 的值。另外就是使用 -XX:+CMSScavengeBeforeRemark 在过程中提前触发一次 Young GC，防止后续晋升过多对象。

7.4 小结

正常情况下触发并发模式的 CMS GC，停顿非常短，对业务影响很小，但 CMS GC 退化后，影响会非常大，建议发现一次后就彻底根治。只要能定位到内存碎片、浮动垃圾、增量收集相关等具体产生原因，还是比较好解决的，关于内存碎片这块，如果 -XX:CMSFullGCsBeforeCompaction 的值不好选取的话，可以使用 -XX:PrintFLSStatistics 来观察内存碎片率情况，然后再设置具体的值。

最后就是在编码的时候也要避免需要连续地址空间的大对象的产生，如过长的字符串，用于存放附件、序列化或反序列化的 byte 数组等，还有就是过早晋升问题尽量在爆发问题前就避免掉。

场景八：堆外内存 OOM

8.1 现象

内存使用率不断上升，甚至开始使用 SWAP 内存，同时可能出现 GC 时间飙升，线程被 Block 等现象，通过 top 命令发现 Java 进程的 RES 甚至超过了 -Xmx 的大小。出现这些现象时，基本可以确定是出现了堆外内存泄漏。

8.2 原因

JVM 的堆外内存泄漏，主要有两种的原因：

• 通过 UnSafe#allocateMemory，ByteBuffer#allocateDirect 主动申请了堆外内存而没有释放，常见于 NIO、Netty 等相关组件。

• 代码中有通过 JNI 调用 Native Code 申请的内存没有释放。

8.3 策略

哪种原因造成的堆外内存泄漏？

首先，我们需要确定是哪种原因导致的堆外内存泄漏。这里可以使用 NMT（NativeMemoryTracking） 进行分析。在项目中添加 -XX:NativeMemoryTracking=detail JVM参数后重启项目（需要注意的是，打开 NMT 会带来 5%~10% 的性能损耗）。使用命令 jcmd pid VM.native_memory detail 查看内存分布。重点观察 total 中的 committed，因为 jcmd 命令显示的内存包含堆内内存、Code 区域、通过 Unsafe.allocateMemory 和 DirectByteBuffer 申请的内存，但是不包含其他 Native Code（C 代码）申请的堆外内存。

如果 total 中的 committed 和 top 中的 RES 相差不大，则应为主动申请的堆外内存未释放造成的，如果相差较大，则基本可以确定是 JNI 调用造成的。

• 原因一：主动申请未释放

JVM 使用 -XX:MaxDirectMemorySize=size 参数来控制可申请的堆外内存的最大值。在 Java 8 中，如果未配置该参数，默认和 -Xmx 相等。

NIO 和 Netty 都会取 -XX:MaxDirectMemorySize 配置的值，来限制申请的堆外内存的大小。NIO 和 Netty 中还有一个计数器字段，用来计算当前已申请的堆外内存大小，NIO 中是 java.nio.Bits#totalCapacity、Netty 中 io.netty.util.internal.PlatformDependent#DIRECT_MEMORY_COUNTER。

当申请堆外内存时，NIO 和 Netty 会比较计数器字段和最大值的大小，如果计数器的值超过了最大值的限制，会抛出 OOM 的异常。

NIO 中是：OutOfMemoryError: Direct buffer memory。

Netty 中是：OutOfDirectMemoryError: failed to allocate capacity byte(s) of direct memory (used: usedMemory , max: DIRECT_MEMORY_LIMIT )。

我们可以检查代码中是如何使用堆外内存的，NIO 或者是 Netty，通过反射，获取到对应组件中的计数器字段，并在项目中对该字段的数值进行打点，即可准确地监控到这部分堆外内存的使用情况。

此时，可以通过 Debug 的方式确定使用堆外内存的地方是否正确执行了释放内存的代码。另外，需要检查 JVM 的参数是否有 -XX:+DisableExplicitGC 选项，如果有就去掉，因为该参数会使 System.gc 失效。（场景二：显式 GC 的去与留）

• 原因二：通过 JNI 调用的 Native Code 申请的内存未释放

这种情况排查起来比较困难，我们可以通过 Google perftools + Btrace 等工具，帮助我们分析出问题的代码在哪里。

gperftools 是 Google 开发的一款非常实用的工具集，它的原理是在 Java 应用程序运行时，当调用 malloc 时换用它的 libtcmalloc.so，这样就能对内存分配情况做一些统计。我们使用 gperftools 来追踪分配内存的命令。如下图所示，通过 gperftools 发现 Java_java_util_zip_Inflater_init 比较可疑。

接下来可以使用 Btrace，尝试定位具体的调用栈。Btrace 是 Sun 推出的一款 Java 追踪、监控工具，可以在不停机的情况下对线上的 Java 程序进行监控。如下图所示，通过 Btrace 定位出项目中的 ZipHelper 在频繁调用 GZIPInputStream ，在堆外内存分配对象。

最终定位到是，项目中对 GIPInputStream 的使用错误，没有正确的 close()。

除了项目本身的原因，还可能有外部依赖导致的泄漏，如 Netty 和 Spring Boot，详细情况可以学习下这两篇文章：《疑案追踪：Spring Boot内存泄露排查记》、《Netty堆外内存泄露排查盛宴》。

8.4 小结

首先可以使用 NMT + jcmd 分析泄漏的堆外内存是哪里申请，确定原因后，使用不同的手段，进行原因定位。

场景九：JNI 引发的 GC 问题

9.1 现象

在 GC 日志中，出现 GC Cause 为 GCLocker Initiated GC。

2020-09-23T16:49:09.727+0800: 504426.742: [GC (GCLocker Initiated GC) 504426.742: [ParNew (promotion failed): 209716K->6042K(1887488K), 0.0843330 secs] 1449487K->1347626K(3984640K), 0.0848963 secs] [Times: user=0.19 sys=0.00, real=0.09 secs]
2020-09-23T16:49:09.812+0800: 504426.827: [Full GC (GCLocker Initiated GC) 504426.827: [CMS: 1341583K->419699K(2097152K), 1.8482275 secs] 1347626K->419699K(3984640K), [Metaspace: 297780K->297780K(1329152K)], 1.8490564 secs] [Times: user=1.62 sys=0.20, real=1.85 secs]

9.2 原因

JNI（Java Native Interface）意为 Java 本地调用，它允许 Java 代码和其他语言写的 Native 代码进行交互。

JNI 如果需要获取 JVM 中的 String 或者数组，有两种方式：

• 拷贝传递。

• 共享引用（指针），性能更高。

由于 Native 代码直接使用了 JVM 堆区的指针，如果这时发生 GC，就会导致数据错误。因此，在发生此类 JNI 调用时，禁止 GC 的发生，同时阻止其他线程进入 JNI 临界区，直到最后一个线程退出临界区时触发一次 GC。

GC Locker 可能导致的不良后果有：

• 如果此时是 Young 区不够 Allocation Failure 导致的 GC，由于无法进行 Young GC，会将对象直接分配至 Old 区。

• 如果 Old 区也没有空间了，则会等待锁释放，导致线程阻塞。

• 可能触发额外不必要的 Young GC，JDK 有一个 Bug，有一定的几率，本来只该触发一次 GCLocker Initiated GC 的 Young GC，实际发生了一次 Allocation Failure GC 又紧接着一次 GCLocker Initiated GC。是因为 GCLocker Initiated GC 的属性被设为 full，导致两次 GC 不能收敛。

9.3 策略

• 添加 -XX+PrintJNIGCStalls 参数，可以打印出发生 JNI 调用时的线程，进一步分析，找到引发问题的 JNI 调用。

• JNI 调用需要谨慎，不一定可以提升性能，反而可能造成 GC 问题。

• 升级 JDK 版本到 14，避免 JDK-8048556 导致的重复 GC。

9.4 小结

JNI 产生的 GC 问题较难排查，需要谨慎使用。

---

转载自：
https://blog.csdn.net/MeituanTech/article/details/109664525
